泰和安順義消防主機聯動編程公式怎么寫

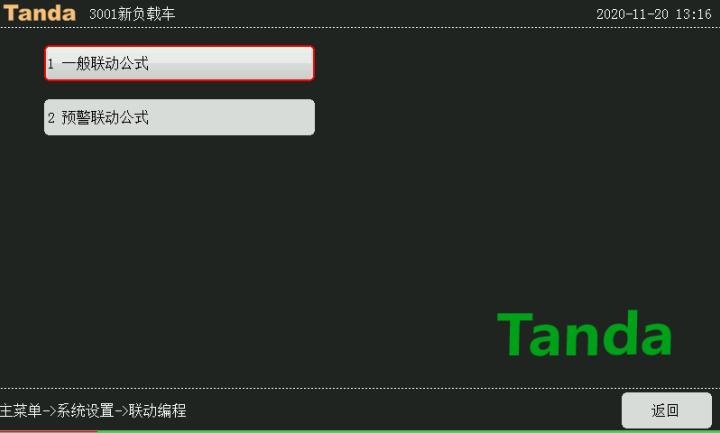

TX3016C泰和安順義消防主機聯動編程公式有一般聯動公式和預警聯動公式這兩種類型聯動的編輯模式，常用一般聯動公式。

一般聯動公式：

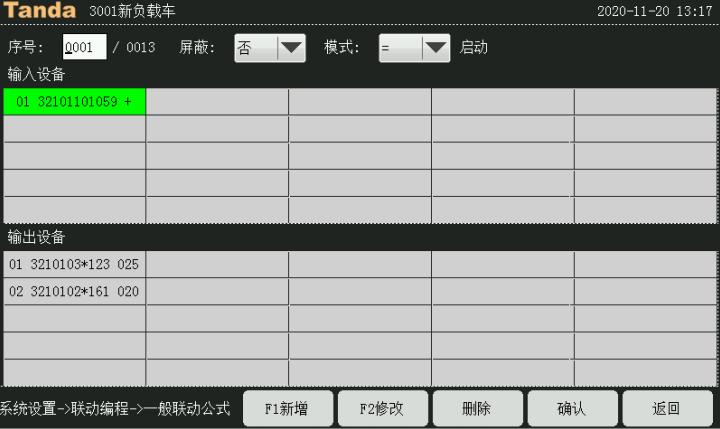

一般聯動公式是用來定義系統中報警設備與被控設備間聯動關系的邏輯表達式，如下圖所示。當系統中的探測設備報警或控制模塊的狀態發生變化時，控制器可按照這些邏輯表達式自動對被控設備執行“立即啟動”、“延時啟動”或“立即停動”操作。本系統聯動公式由等號分成前后兩部分，前面為條件，由二次碼、設備類型及關系運算符組成；后面為將要聯動的設備，由二次碼、設備類型及延時啟動時間組成。

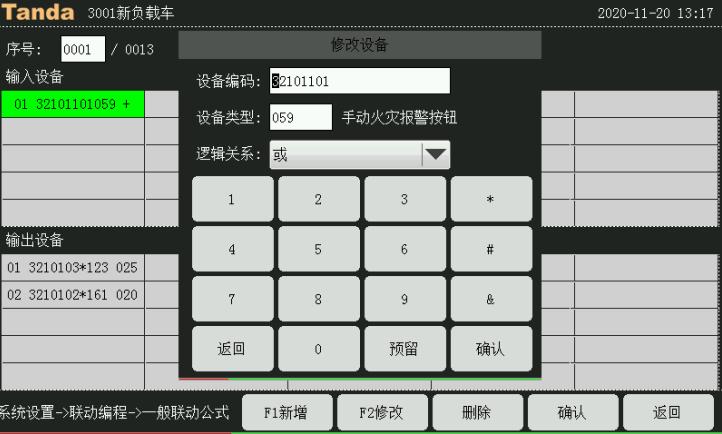

在輸入設備區域或輸出設備區域點擊，之后按“F1新增”即可增加輸入設備或輸出設備，選中現有的設備，點擊“F2修改”即可修改現有設備的信息，如下圖所示。

注意：

　　1）聯動公式中輸入設備和輸出設備總數不能超過24個。

　　2）聯動公式中的模式有四種表達方式，分別為“=”、“==”、“=×”、“==×”。

　　3）輸入設備的編碼是有序號+8位二次碼+3位設備類型+邏輯關系組成，輸出設備的編碼為序號+8位二次碼+3位設備類型+3位延時時間組成。

　　4）輸入設備中的邏輯關系有“或”、“與”兩種，其中“+”代表“或”，“×”代表“與”。

　　5）輸出設備的延時時間數字為0-600，延時時間為0s~600s。

　　6）聯動公式中二次碼允許有通配符，用“*”表示，用其代替0－9之間的任何數字。通配符既可出現在公式的條件部分，也可出現在聯動部分用來合理簡化聯動公式。當其出現在條件部分時，這樣一系列設備之間隱含“或”關系，例如0*001315即代表：01001315＋02001315＋03001315＋04001315＋05001315＋06001315＋07001315＋08001315＋09001315＋00001315；而在聯動部分則表示這樣一組設備。

　　7)關于聯動公式鄰層本層編輯，用“#”表示鄰層，例：聯動公式為01##****076=01##****16100。當0103****號中的任一順義感煙探測器報警時，0102****、0103****和0104****聲光報警器都會啟動。用“&”表示本層，例：聯動公式為01&&****076=01&&****16100。當0103****號中的任一順義感煙探測器報警時，0103****聲光報警器都會啟動。聯動公式中二次碼用“#”或“&”最多使用連續3個。

　　8）聯動公式的聯動設備類型不能含有通配符“*”。

預警聯動公式：

用戶可根據現場實際情況設置預警聯動公式。當順義火災報警控制器接收到預警聯動公式中某一只探測器（如00101001）的火警信號，控制器發出火警聲音并報預警信息，但不聯動火警輸出和外部被控設備。若控制器在預警發生10分鐘內，又接收到預警聯動公式中設定的另一只探測器（如00101002）的火警信號，則控制器進入火災報警狀態，聯動火警輸出和外部被控設備。在預警發生10分鐘內，控制器沒有接收到預警聯動公式中設定的另一只探測器（如00101002）的火警信號，則對發生火警的探測器復位，系統清除預警信息。
