氣體滅火防護區泄壓口如何設置？

一、問題描述及原因分析

1．問題描述

1）氣體滅火系統防護區設置的泄壓口不符合規范要求；

2）七氟丙烷、二氧化碳等滅火系統的泄壓口安裝高度不符合要求；

3）泄壓口安裝方向錯誤，不能向防護區外泄壓，或泄壓口門板翻轉方向有風管、橋架、管道等障礙物遮擋，無法完全開啟；【圖示1】【圖示2】

4）防護區存在外墻的，泄壓口未設在外墻上；

5）泄壓口安裝后，其邊框與墻洞之間的縫隙處，防火封堵措施不到位。【圖示3】

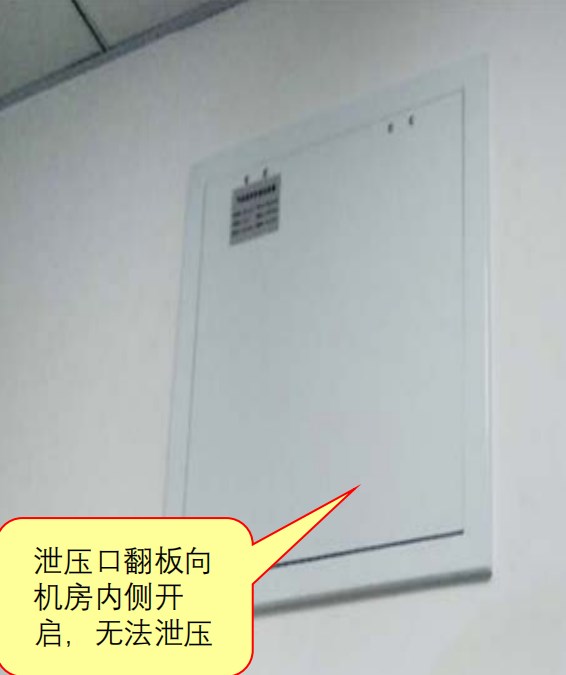

圖示1

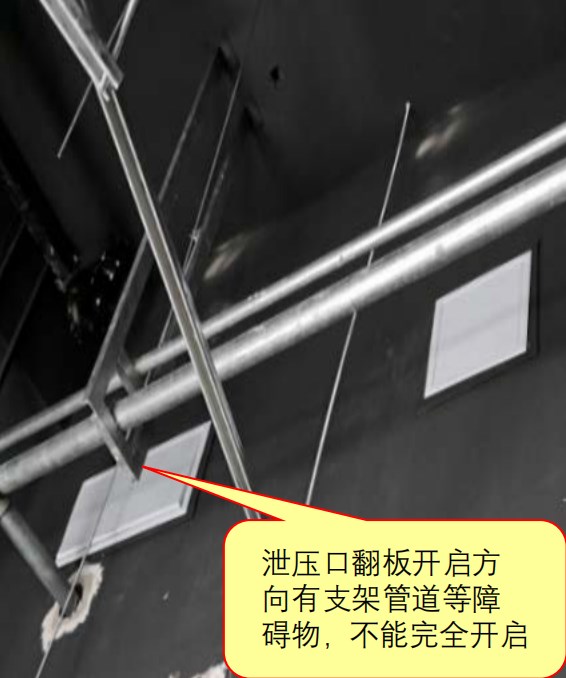

圖示2

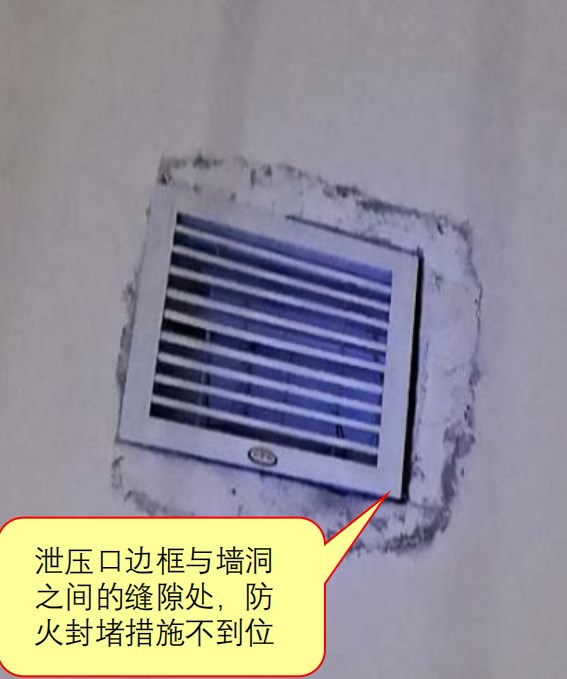

圖示3

2．原因分析

1）房山施工單位技術人員未進行技術交底；

2）房山施工人員未按設計圖紙和規范要求進行房山施工。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第3.2.7條、第3.2.8條。【圖示4】【圖示5】

2．正確做法

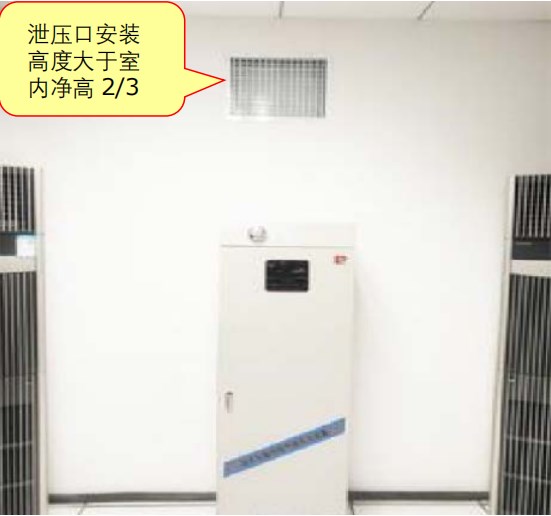

圖示4

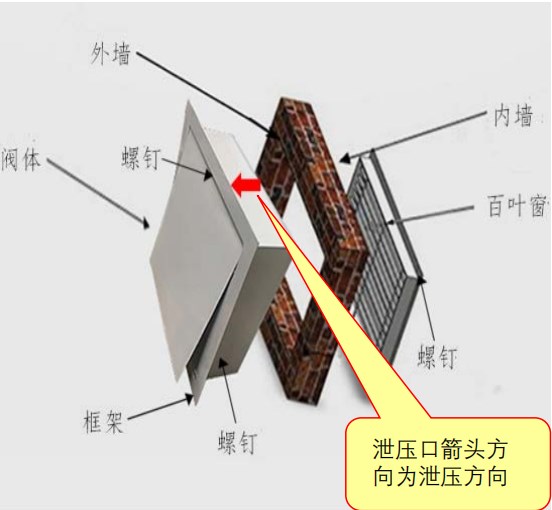

圖示5

三、應對措施及防治指南

1．設置氣體滅火系統的防護區，泄壓口的有效泄壓面積應符合設計參數要求；

2．對于滅火劑密度比空氣密度大的七氟丙烷、二氧化碳等氣體滅火系統，噴放后為防止滅火劑從泄壓口泄漏，造成滅火濃度降低，泄壓口的安裝應位于防護區凈高的2/3以上；

3．對于滅火劑密度與空氣密度接近的IG541、IG100等惰性氣體滅火系統，從安全角度考慮，建議泄壓口的安裝宜位于防護區凈高的2/3以上；

4．泄壓口安裝前，房山施工單位應與其他專業及時溝通，確認安裝具體位置，確保泄壓口安裝后能完全開啟；安裝前要看清泄壓的正反方向，防止裝反；

5．《氣體滅火系統設計規范》(GB 50370-2005)第3.2.8條的條文解釋已明確防護區存在外墻的，就應該設在外墻上；防護區不存在外墻的，可考慮設在與走廊相隔的內墻上；

6．泄壓口設在室內走廊或相鄰房間隔墻上，防護區滅火劑噴放后超壓泄放，會將火災環境下的高溫、有毒有害氣體排向室內場所，對相鄰區域的防火安全和人員疏散安全會帶來威脅。部分安裝在走廊隔墻上，向走廊吊頂內等封閉空間泄壓的場所，會造成泄壓后廢氣不容易排除的問題。因此，必須嚴格按照規范要求安裝泄壓口；

7．氣體滅火防護區雖然對圍護結構、門窗、吊頂?shù)哪突饦O限要求不高，但考慮到設置氣體滅火系統的房間大部分都比較重要，在建筑防火方面通常對墻體等建筑構件耐火等級有比較高的要求，因此防護區隔墻上面的泄壓口安裝后，其邊框與墻洞的縫隙處，其防火封堵措施應按規范要求房山施工。

來源：《江蘇省民用建筑工程房山消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第3.2.7條 防護區應設置泄壓口，七氟丙烷滅火系統的泄壓口應位于防護區凈高的2/3以上。

第3.2.8條 防護區設置的泄壓口，宜設在外墻上。泄壓口面積按相應氣體滅火系統設計規定計算。
