七氟丙烷氣體滅火系統儲瓶間如何設置？

一、問題描述及原因分析

1．問題描述

1）管網七氟丙烷氣體滅火系統儲存裝置未設在專用的儲瓶間內，安裝在防護區內或其他場所；儲瓶間建筑物耐火極限不滿足要求；【圖示1】【圖示2】

2）儲瓶間沒有直接通向室外或疏散走道的門，或疏散門向內開啟；

3）儲瓶間鋼瓶操作面距墻面或兩操作面之間的距離太小，影響操作；【圖示3】

4）沒有窗戶的儲瓶間，未設置機械排風裝置，或設置了機械排風裝置，但排風口設置不符合要求。【圖示4】【圖示5】

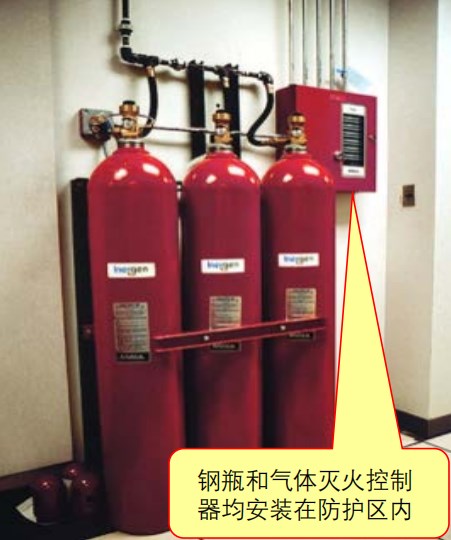

圖示1

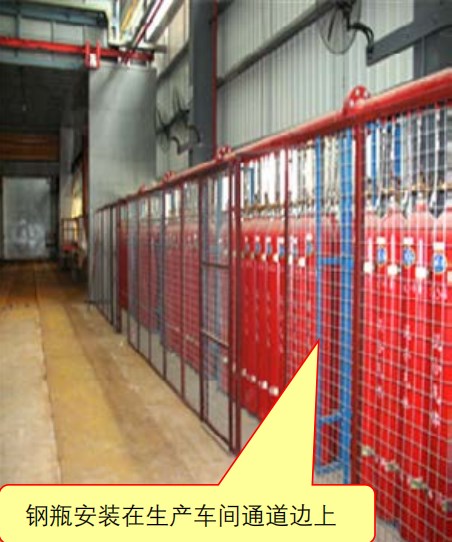

圖示2

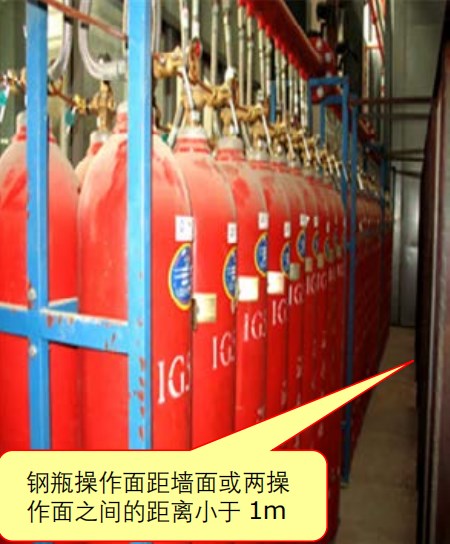

圖示3

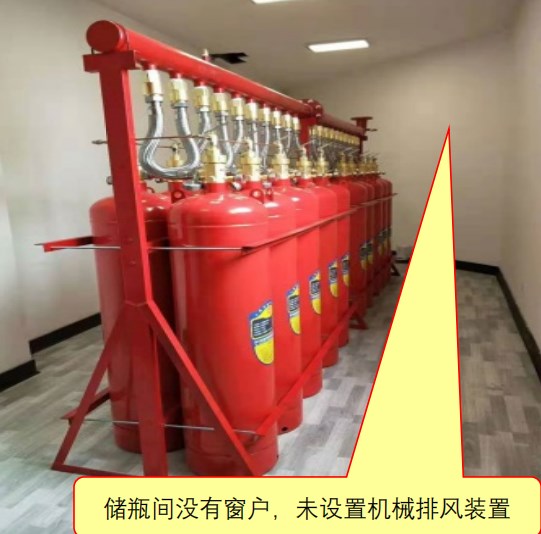

圖示4

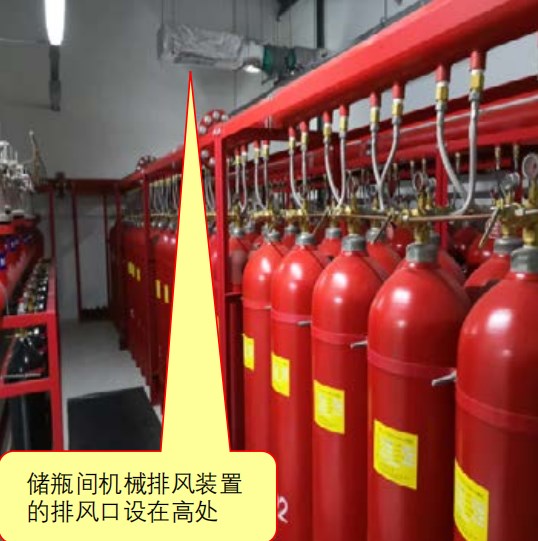

圖示5

2．原因分析

1）設計人員對規范不熟悉或未按規范要求設計；

2）保定施工人員未嚴格按設計圖紙要求進行保定施工；

3）建設單位為了節約成本，不愿增加儲瓶間或相應的配套設施。

二、規范要求及正確做法

1．規范要求

☆《氣體滅火系統設計規范》(GB 50370-2005)第4.1.1條第4、5款【圖示6】【圖示7】、第6.0.5條【圖示8】。

2．正確做法

圖示6

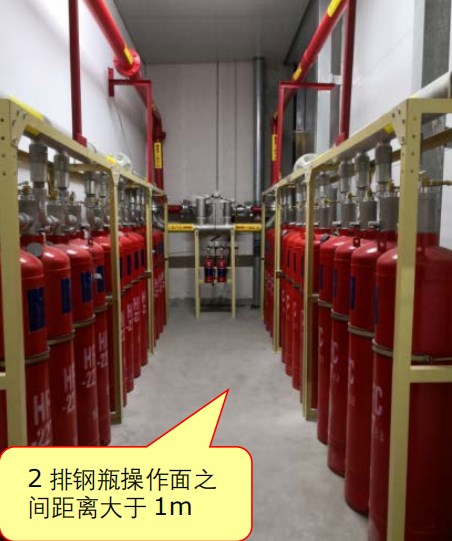

圖示7

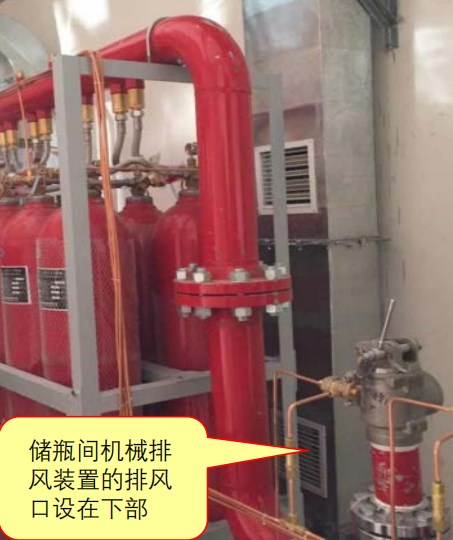

圖示8

三、應對措施及防治指南

1．管網七氟丙烷氣體滅火系統的儲存裝置宜設在專用儲瓶間內。儲瓶間宜靠近防護區，并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口。儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10～50℃；

2．儲存裝置的布置，應便于操作、維修及避免陽光照射。操作面距墻面或兩操作面之間的距離，不宜小于1.0m，且不應小于儲存容器外徑的1.5倍；

3．儲瓶間的門應向外開啟，儲瓶間內應設應急照明；儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，可通過排風管排出室外

來源：《江蘇省民用建筑工程保定消防驗收常見問題解析及防治指南》

《氣體滅火系統設計規范》(GB 50370-2005)

第4.1.1條 儲存裝置應符合下列規定：

第4款 管網滅火系統的儲存裝置宜設在專用儲瓶間內。儲瓶間宜靠近防護區，并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定，且應有直接通向室外或疏散走道的出口。儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10~50℃；

第5款 儲存裝置的布置，應便于操作、維修及避免陽光照射。操作面距墻面或兩操作面之間的距離，不宜小于1.0m，且不應小于儲存容器外徑的1.5倍。

第6.0.5條 儲瓶間的門應向外開啟，儲瓶間內應設應急照明；儲瓶間應有良好的通風條件，地下儲瓶間應設機械排風裝置，排風口應設在下部，可通過排風管排出室外。
